Induktor 10A Drossel

Fullstar Electronics ist ein führender Hersteller und Lieferant von Induktoren-10a-Drosseln in China und bietet qualitativ hochwertige und standardmäßige, kundenspezifische-elektronische und passive Komponenten, Induktivitäten, 10-A-Drosseln und Lösungsprodukte an. Willkommen beim Großhandel mit 10-A-Drosseln für Elektronikdrosseln aus unserer Fabrik.

„Induktor 10A Drossel“ bezieht sich im Allgemeinen auf aDrosselinduktivität mit einem Nennstrom von 10A. Es handelt sich um ein passives elektronisches Bauelement, das nach dem Prinzip der elektromagnetischen Induktion arbeitet und hauptsächlich in Stromversorgungs- und Filterschaltungen eingesetzt wird.

1. Aufschlüsselung der Kernparameter

Drossel: „Choke“ ist ein spezifischer Anwendungsbegriff für einen Induktor, kurz für „Choke Inductor“. Seine Kernfunktion besteht darin, „hohe Frequenzen zu blockieren und niedrige Frequenzen durchzulassen“. Dies bedeutet, dass es eine hohe Impedanz (induktive Reaktanz) gegenüber Wechselstrom (AC) oder hochfrequenten Signalen aufweist, während es gegenüber Gleichstrom (DC) oder niederfrequenten Signalen einen minimalen Widerstand bietet.

10A (Nennstrom): Dies gibt an, dass der maximale sichere Gleichstrom, den der Induktor verarbeiten kann, 10 Ampere beträgt. In der praktischen Auswahl entsprechen 10 A typischerweise entweder demTemperaturanstiegsstrom(der Strom, der dazu führt, dass die Oberflächentemperatur des Induktors innerhalb eines bestimmten Bereichs ansteigt) oder derSättigungsstrom(der Strom, bei dem die Induktivität auf einen bestimmten Wert abfällt).

2. Hauptfunktionen und Anwendungsszenarien

Filterung und Entkopplung: Wird als Filterdrossel verwendet, um hochfrequentes Rauschen und Störungen auf Strom- oder Signalleitungen zu eliminieren und so den Strom zu stabilisieren.

Welligkeitsunterdrückung: In Stromkreisen wie DC-DC-Wandlern fungiert es als Drossel, um Stromwelligkeiten zu unterdrücken und einen konstanten Ausgangsstrom aufrechtzuerhalten.

Energiespeicher: In Schaltnetzteilen speichert es vorübergehend Energie in Form eines Magnetfelds, um die Spannungswandlung über den gesamten Schaltzyklus hinweg abzuschließen.

3. Typische Spezifikationsbeispiele

Am Beispiel handelsüblicher 10-A-Drosselspulen können typische Spezifikationen sein:

Induktivität: z. B. 10µH (Mikrohenry)

Toleranz: ±10%

Maximaler Gleichstromwiderstand (DCR): z. B. 12 mΩ Max (geringerer DCR bedeutet geringere Leitungsverluste und höhere Effizienz der Stromversorgung)

Kernmaterial: Ferrit- oder Legierungspulver

Pakettyp: Radial bedrahtetes oder oberflächenmontiertes Gerät (SMD)

4. Überlegungen zur Auswahl

Bei der Auswahl einer 10-A-Drossel müssen neben der Strombelastbarkeit folgende Faktoren umfassend bewertet werden:

Sättigungsstrom (Isat) vs. Temperaturanstiegsstrom (Irms): Stellen Sie sicher, dass der Spitzenstrom im Stromkreis niedriger ist als der Sättigungsstrom der Induktivität und dass der Effektivstrom (RMS) den Temperaturanstiegsstrom nicht überschreitet. In der Regel wird eine Sicherheitsmarge von mindestens 20 % empfohlen.

Gleichstromwiderstand (DCR): DCR verursacht direkt Wärmeentwicklung (Kupferverlust). Bei Hochstromanwendungen (wie 10 A) ist es ratsam, Induktivitäten mit niedrigerem DCR zu wählen, um die Systemeffizienz zu verbessern.

Abschirmleistung: Hochstrominduktivitäten können während des Betriebs erhebliche magnetische Leckströme erzeugen. Wenn sich empfindliche Komponenten in der Nähe befinden (z. B. CPUs), sollten vollständig abgeschirmte Strukturen (z. B. geformte Induktoren) ausgewählt werden, um elektromagnetische Störungen (EMI) zu reduzieren.

Montage und Abmessungen: Wählen Sie die geeignete Gehäusegröße und Montagemethode (Durchgangsloch- oder Oberflächenmontage) basierend auf den Platzbeschränkungen der Leiterplatte.

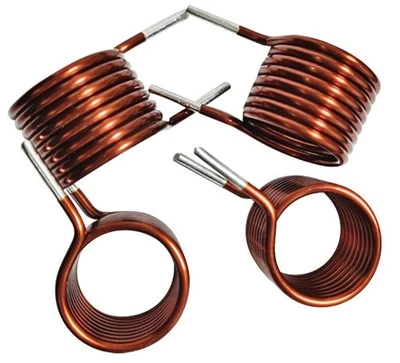

wir sindSpezialisiert auf Elektronik und magnetische Komponenten. Die Hauptprodukte sind Luftkerndrosseln, Durch--Loch-Trommelkerninduktoren, Durch--Loch-Leistungsinduktoren, Stabkerndrosseln und Durch--Loch-Gleichtaktdrosseln.
