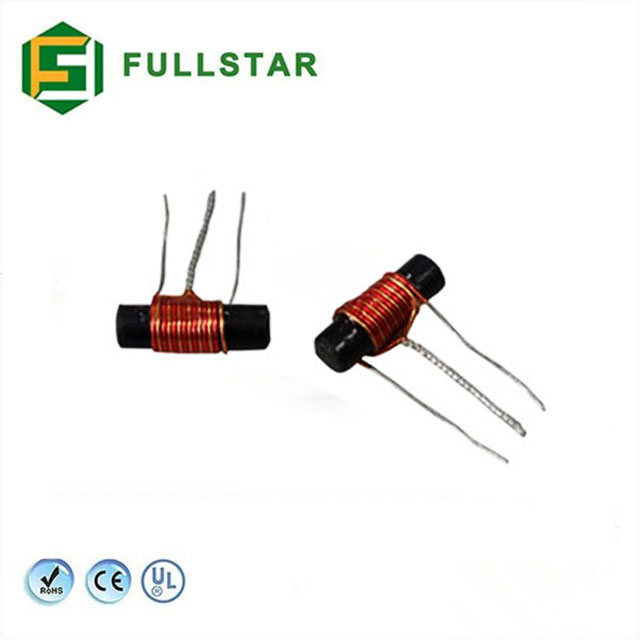

Rod Core Choke
2. Hoher Q-Wert.
3. Kundenspezifische Ausführungen stehen zur Verfügung.
4. schnelle Lieferung.
Beschreibung
Technische Parameter
Rod Core ChokeEinführung
Eine Drossel ist eine niederohmige Spule, mit der hochfrequente Ströme in einem Stromkreis gedämpft werden. Drosseln werden in Stromversorgungen für elektronische Geräte, Leistungselektronik und Hochfrequenzgeräte eingesetzt. Zur Verbesserung seiner Induktivität weist die Drossel üblicherweise einen Kern aus weichmagnetischem Material auf.
 | Eigenschaften:
|
Fullstar-Typenreihe
● LR
| Artikelnummer | L äh | Testen Sie Freq MHz | DCR mΩ MHz | Irms Max EIN | Isat Max EIN | φd | φD1 | (EIN) | φD | F | F1 |
| LRC0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0,67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| LRC0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0,67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| LRC0322-7R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0,63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| LRC0322-9R0M | 9.0 | 1 | 20 | 1,0 | 3.7 | 0,63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| LRC0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1,32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| LRC0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| LRC0430-7R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0,95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| LRC0430-9R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0,85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| LRC0425-120M | 12.0 | 0,1 | 22 | 2 | 5.0 | 0,63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
| LRC0520-2R5M | 2.5 | 1 | 5 | 6 | 18.0 | 1.00 | 5.0 | 20 | 7.3 | 11.0 | 6.1 |
| LRC0525-4R7M | 4.7 | 1 | 8 | 5 | 13.0 | 0,95 | 5.0 | 25 | 7.2 | 14.5 | 6.0 |
| LRC0520-7R0M | 7.0 | 1 | 17 | 3 | 11.0 | 0,71 | 5.0 | 20 | 6.7 | 15.3 | 5.7 |
| LRC0520-100M | 10.0 | 0,1 | 24 | 2 | 9.0 | 0,63 | 5.0 | 20 | 6.5 | 16.2 | 5.7 |
| LRC0525-120M | 12.0 | 0,1 | 27 | 2.5 | 8.5 | 0,63 | 5.0 | 25 | 6.5 | 14.9 | 5.7 |
| LRC0530-250M | 25,0 | 0,1 | 38 | 1 | 5.0 | 0,63 | 5.0 | 30 | 6.5 | 22.8 | 5.7 |
| LRC0625-4R0M | 4.0 | 1 | 5 | 10 | 19,0 | 1,32 | 6.0 | 25 | 8.9 | 18.7 | 7.4 |
| LRC0625-6R0M | 6.0 | 1 | 8 | 7 | 17,0 | 1,06 | 6.0 | 25 | 8.4 | 18.6 | 7.1 |
| LRC0625-100M | 12.0 | 0,1 | 13 | 5 | 14,0 | 0,95 | 6.0 | 25 | 8.2 | 22.4 | 7.0 |
| LRC0625-150M | 15.0 | 0,1 | 30 | 5 | 10.0 | 0,63 | 6.0 | 25 | 7.5 | 16.6 | 6.7 |
| LRC0630-220M | 22,0 | 0,1 | 34 | 2 | 7.8 | 0,63 | 6.0 | 30 | 7.5 | 18.2 | 6.7 |
| LRC0630-300M | 30,0 | 0,1 | 46 | 2 | 7.0 | 0,63 | 6.0 | 30 | 7.5 | 25.5 | 6.7 |
| Anmerkung: K = ± 10%, M = ± 20%, N = ± 30% | |||||||||||
Vorteile:
- Schnelle Antwort (Anfragen können sofort beantwortet werden)
-Kein MOQ (jede menge ist ok)
- Auf Lager für verschiedene Größen mit unterschiedlichem Induktivitätsbereich
- Schnelle Lieferung
- Konkurrenzfähiger Preis
- Spulen auch OHNE Stabkern ---- Luftspuleninduktor
Anwendungen:
Schaltregler
Motoren
Leistungsverstärker
Netzteile
Breitbandfilterung
Typisch für UKW
Paket:
In loser Schüttung
Fabrik zeigen & ausstellungen
Zertifikate:
FAQ:
Q. sind sie handelsunternehmen oder hersteller?
A: Wir sind OEM / ODM-Hersteller mit eigenen Fabriken.
Wie kontrollieren Sie die Qualität?
A: Wir kontrollieren die Produktqualität durch IQC und 100% Qualitätstests vor der Verpackung und Lieferung. Wir hatten das ISO9001 Zertifikat repot bestanden.
F: Welchen Service kann Ihr Unternehmen anbieten?
A: Produktdesign, -entwicklung, -produktion, -test gemäß Anforderung.
