12V Hochfrequenztransformator-Wicklungsdiagramm
Sep 19, 2018
Eine Nachricht hinterlassen
Hochfrequenz-Transformator
Der Hochfrequenztransformator ist ein Leistungstransformator mit einer Arbeitsfrequenz, die die Zwischenfrequenz (10 kHz) übersteigt. Es wird hauptsächlich als Hochfrequenz-Schaltnetzteile verwendet in Hochfrequenz-Schaltnetzteil Transformatoren, und auch als Hochfrequenz-Leistungstransformator in Hochfrequenz-Wechselrichter- Netzteilen und Hochfrequenz-Inverter-Schweißgeräten. Entsprechend der Arbeitsfrequenz kann es in verschiedene Grade unterteilt werden: 10 kHz - 50 kHz, 50 kHz - 100 kHz, 100 kHz - 500 kHz, 500 kHz - 1 MHz, 10 MHz oder mehr.
Arbeitsprinzip
Ein Transformator ist ein Gerät, das Wechselspannung, Strom und Impedanz umwandelt. Wenn ein Wechselstrom durch die Primärspule geleitet wird, wird ein alternierender Magnetfluss in dem Eisenkern (oder Kern) erzeugt, um eine Spannung (oder einen Strom) in der Sekundärspule zu induzieren.
Der Transformator besteht aus einem Kern (oder Kern) und einer Spule. Die Spule hat zwei oder mehr Windungen. Die Wicklung, die mit der Stromversorgung verbunden ist, wird Primärspule genannt, und die andere Wicklung wird Sekundärspule genannt
Designprinzip
Bei der Konstruktion von Hochfrequenztransformatoren müssen die Streuinduktivität und die verteilte Kapazität des Transformators minimiert werden, da der Hochfrequenztransformator in dem Schaltnetzteil ein Hochfrequenzimpuls-Rechteckwellensignal überträgt. Transiente, Streuinduktivitäten und verteilte Kapazitäten können Einschaltströme und Spannungsspitzen sowie Oberschwingungen verursachen, die zu erhöhten Verlusten führen. Üblicherweise wird die Streuinduktivität des Transformators auf 1% bis 3% der Primärinduktivität eingestellt.
Leckinduktivität der Primärspule - die Streuinduktivität des Transformators wird dadurch verursacht, dass der magnetische Fluss zwischen Primär- und Sekundärspule nicht vollständig zwischen den Schichten gekoppelt ist.
Verteilte Kapazität - Die Kapazität zwischen den Wicklungen des Transformators, den oberen und unteren Schichten der gleichen Wicklung, den verschiedenen Wicklungen, der Wicklung und der Abschirmschicht wird als verteilte Kapazität bezeichnet.
Die Primärwicklung ---- Die Primärwicklung sollte in der innersten Schicht angeordnet sein, so dass die Länge der Primärwicklung des Transformators minimiert werden kann, so dass die gesamte Wicklung minimiert wird, was effektiv die Verteilung der Primärwicklung reduziert selbst.
Die Sekundärwicklung ---- Nach der Primärwicklung, und die (3 ~ 5) Schicht des Isolierkissens wird hinzugefügt, um zurückzuspulen. Dies verringert die Kapazität der verteilten Kapazität zwischen der Primärwicklung und der Sekundärwicklung und erhöht auch die Spannungsfestigkeit zwischen der Primärwicklung und der Sekundärwicklung in Übereinstimmung mit den Anforderungen an die Isolationswiderstandsspannung.
Die Vorspannungswicklung - die Vorspannungswicklung ist zwischen der primären und der sekundären oder der äußersten Schicht gewickelt, und die Schaltleistungsversorgung wird basierend auf der Sekundärspannung oder der Primärspannung eingestellt.
12V Hochfrequenztransformator-Wicklungsdiagramm

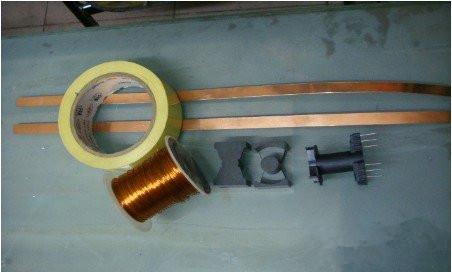

Materialien 1.Preparation: PQ40, Kupferblatt 12MM * 0.4MM 2 Blöcke, 0.53 Linien * 2 Wicklung, Hochtemperaturgurt.

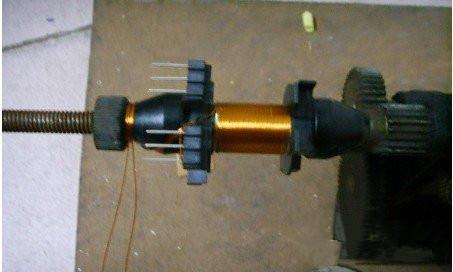

2.Sekundäre Wicklung, zuerst wickeln Sie die 70T, dann wickeln Sie den Rest auf.
3. Zwei Stücke Kupferhaut in entgegengesetzte Richtungen wickeln.

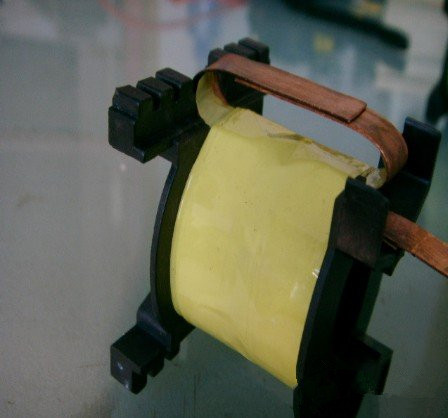

4.Das Kupferblech muss nicht kurz geschnitten werden und es ist in einem 90 ° Winkel gefaltet.

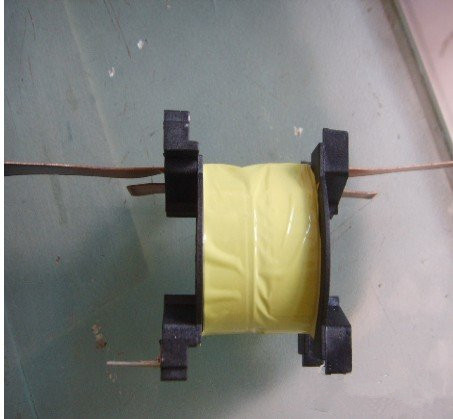

5. Die Primärwicklung ist fertig.

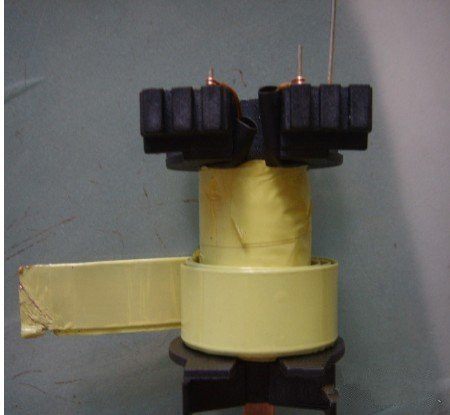

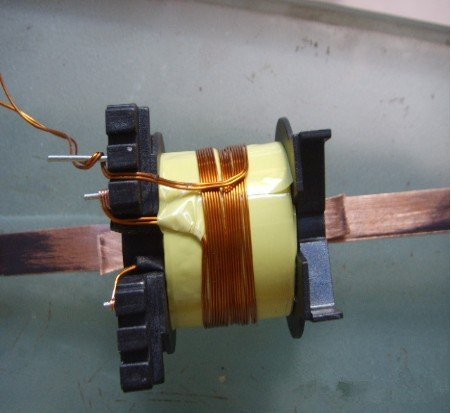

6.Sekundärwicklung wickeln Sie die 70T auf und wickeln Sie sie dann wieder auf, um die benötigte Spannung zu erleichtern. Dies wird den Raum des Skeletts nicht einnehmen.
7. Um das Skelett herum ist noch viel Platz. Wenn kein Kupfer vorhanden ist, verwenden Sie den Draht. Richten Sie einen Kupferstreifen aus und kleben Sie ihn mit doppelseitigem Klebeband fest.
