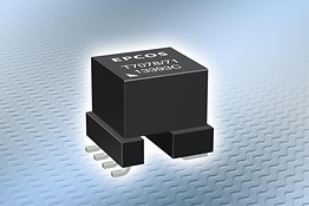

Kompakte SMT-Stromerfassungstransformatoren für die Leistungselektronik

· Kriechstrecken nach IEC 60664 (Grundisolierung)

· Qualifiziert nach AEC-Q200

Die TDK Corporation präsentiert zwei neue Serien von EPCOS SMT-Stromerfassungstransformatoren für die Leistungselektronik. Die verschiedenen Typen der B78417A * -Serie basieren auf EP7-Ferritkernen, haben kompakte Abmessungen von nur 10,6 mm x 12,2 mm x 11,0 mm und sind für die Messung von Impulsströmen von bis zu 20 A ausgelegt. Der maximale Gleichstromwiderstand an der Primärwicklung beträgt 1,9 mΩ. Die SMT-Stromerfassungstransformatoren der Serie B78419A * sind mit EP10-Ferritkernen ausgestattet. Diese Komponenten haben Abmessungen von 12,8 mm x 13,6 mm x 14,4 mm und einen Messbereich von bis zu 30 A. Der Gleichstromwiderstand beträgt nur 0,5 mΩ.

Jede Serie ist mit verschiedenen Übersetzungsverhältnissen erhältlich: Während die EP7-basierten Transformatoren in vier Versionen mit Übersetzungsverhältnissen zwischen 1:50 und 1: 125 erhältlich sind, bieten die EP10-Transformatoren fünf Versionen mit Übersetzungsverhältnissen zwischen 1:50 und 1: 180. Der zulässige Betriebstemperaturbereich reicht von -40 ° C bis ~ 150 ° C. Die Transformatoren eignen sich zur Messung von Strömen im Frequenzbereich von 50 kHz bis 250 kHz.

Mögliche Anwendungen sind Schaltnetzteile und alle Arten von Konvertern. Die Prüfspannung zwischen Primär- und Sekundärseite beträgt 2400 V AC und die Kriechstrecken erfüllen die Anforderungen an die Grundisolierung nach IEC60664. Da die Komponenten für AEC-Q200 qualifiziert sind, können sie auch in xEV-Anwendungen verwendet werden, z. B. zur Messung der Ströme in DC / DC-Wechselrichtern.

Hauptanwendungen

· Schaltnetzteile und alle Arten von Konvertern

· DC / DC-Wechselrichter in xEV-Anwendungen

· Strommessung in 48-Volt-Bordnetzteilen
