So wählen Sie Gleichtaktinduktoren und Differentialmodusinduktoren aus？

一 、 Gleichtaktinduktivität und Differentialmodusinduktivität

Gleichtaktinduktivität und Differenzmodusinduktivität sind eine der wirksamen antielektromagnetischen Interferenzkomponenten, die in verschiedenen Filtern, Schaltnetzteilen und anderen Produkten weit verbreitet sind. Die Gleichtaktinduktivität wird jedoch zur Unterdrückung von Gleichtaktstörungen verwendet, und die Differenzmodusinduktivität ist verwendet Zur Unterdrückung von Differentialmodusstörungen sind beide wichtigere Filterinduktivitäten.

二 、 Gleichtaktinduktivität und Differenzmodusinduktivitätsidentifikation

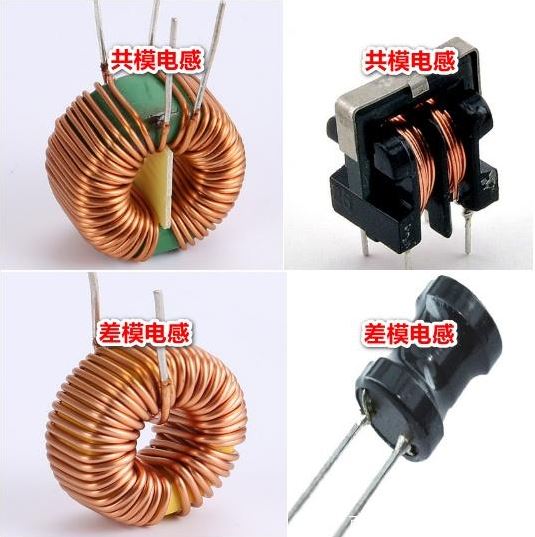

Obwohl die beiden Arten von Induktoren Filterinduktoren sind, bestimmen die unterschiedlichen Effekte das Aussehen und die Wicklungsmethode. Bei Gleichtaktinduktoren ist sie auf denselben Kern und die Spulendurchmesser und Windungen der beiden Wicklungen gewickelt. Die Anzahl ist gleich, aber die Wicklungsrichtung ist entgegengesetzt. Ein Satz von Spulen hat zwei Stifte, so dass der Gleichtaktinduktor 4 Stifte hat; Während der Differentialmodusinduktor auf einen Kern gewickelt ist und nur eine Spule hat, hat er nur 2. Daher können die Gleichtaktinduktivität und die Differentialmodusinduktivität von der Anzahl der Stifte unterschieden werden. Wie nachfolgend dargestellt:

三 、 Gleichtaktinduktivitäts- und Differentialmodusinduktivitätsanwendungen

Die folgende Abbildung ist ein Teilschaltbild einer EMI-Filterschaltung, wobei L1 eine Gleichtaktinduktivität ist, die insgesamt vier Pins von 1 bis 4 aufweist, während L2 und L3 Differentialmodusinduktoren sind, die zwei Pins 1 bis 1 haben. In 2 sehen Sie jeweils, dass die Differenzmodusinduktivität durch den Wechselstrom fließt. Diese Differentialmodusinduktivität kann großen Wechselströmen standhalten und tritt im Allgemeinen paarweise auf.

Gleichtaktinduktoren, auch Gleichtaktdrosseln genannt, werden üblicherweise in Computerschaltnetzteilen verwendet, um elektromagnetische Gleichtaktstörsignale zu filtern. Bei der Platinenkonstruktion spielt die Gleichtaktinduktivität auch die Rolle der EMI-Filterung, mit der verhindert wird, dass die von der Hochgeschwindigkeits-Signalleitung erzeugte elektromagnetische Welle nach außen strahlt.

Differentialmodus-Induktivitäten (DM-Induktivitäten) müssen durch den Wechselstrom fließen. Im Allgemeinen werden Eisenpulverkerne mit einem niedrigen μ-Wert verwendet. Aufgrund des niedrigen μ-Wertes ist die Induktivität niedrig. Der typische Wert liegt zwischen uH und Hunderten von uH bis Hunderten.

Der Unterschied zwischen den beiden:

Die Gleichtaktinduktivität besteht aus zwei Spulensätzen mit der gleichen Anzahl von Windungen, dem gleichen Drahtdurchmesser und den entgegengesetzten Wicklungsrichtungen auf demselben Eisenkern. Der Differentialmodusinduktor ist eine Spule, die auf einen Eisenkern gewickelt ist.

Das Merkmal der Gleichtaktinduktivität ist, dass der Kern keine Angst vor Sättigung hat, da die Wicklungsrichtungen der beiden Spulensätze auf demselben Kern entgegengesetzt sind. Das am weitesten verbreitete Magnetkernmaterial auf dem Markt ist ein Ferritmaterial mit hoher Leitfähigkeit.

Die Charakteristik der Differentialmodusinduktivität besteht darin, dass sie in Hochstromanwendungen verwendet wird. Da eine Spule auf einen Eisenkern gewickelt ist, sättigt sich der Eisenkern in der Spule, wenn die in die Spule fließende Leistung zunimmt, so dass das am häufigsten verwendete Eisenkernmaterial auf dem Markt Metallpulverkernmaterial ist. Besonders das Eisenpulverkernmaterial (aufgrund des niedrigen Preises).

Für weitere Informationen kontaktieren Sie uns bitte untersales@xfullstar.com
