Der Erstellungshintergrund des SMD LAN-Transformators

Mit der Popularisierung und Entwicklung von verdrahtetem LAN kann durch das Einrichten eines verdrahteten LAN in einer Einheit die gegenseitige Kommunikation zwischen den Leitern und verschiedenen Abteilungen realisiert werden, und die Arbeitseffizienz kann erheblich verbessert werden.

In einem verdrahteten LAN wird die Kommunikation zwischen Servern, Routern, Hubs, Computern usw. durch Verbinden ihrer Kabel und verdrillten Doppelleitungen erreicht, da die Verbindungskabel und die verdrillten Doppelleitungen jedoch lang sind. Die längste kann hundert Meter erreichen, die direkte Verbindung der elektronischen Geräte in den beiden Teilen bringt viele Probleme mit sich.

Zuallererst ist das Massepotential der zwei Stellen unterschiedlich, eine sehr niedrige Frequenz der sich langsam ändernden Spannung wird an beiden Enden der Verbindungsleitung gebildet, und die Anstiegsspannung wird direkt an den integrierten Schaltungschip des Inneren angelegt Netzwerkkarte des Geräts an den beiden Orten, was zu einem integrierten Schaltungschip führt. Ausgebrannt.

Zweitens entspricht die lange Linie von fast 100 Metern einer langen Antenne. Die externe elektromagnetische Interferenz (einschließlich der Blitzinterferenz mit Amplituden bis zu mehreren tausend Volt) wird über die lange Leitung in die Netzwerkkarte eindringen, was zu Fehlern in dem übertragenen Datensignal führen kann, sogar zu einer Unterbrechung des integrierten Schaltungschips

Drittens wird das durch das Schaltnetzteil erzeugte elektromagnetische Rauschen durch die lange Leitung zu dem umgebenden Raum übertragen, wodurch eine Störquelle für andere elektronische Instrumente gebildet wird.

Schließlich gibt es das Problem der Impedanzanpassung. Die charakteristische Impedanz des Kabels und des verdrillten Paars sind festgelegt. Es ist erforderlich, dass der Innenwiderstand und der Lastwiderstand der Datensignalquelle, die mit ihnen verbunden sind, an den Wellenwiderstand der langen Leitung angepasst sind. Andernfalls werden die beiden Enden der langen Leitung aufgrund der Impedanz nicht übereinstimmen. Das Erzeugen eines reflektierten Interferenzsignals verursacht auch einen Bitfehler in dem übertragenen Datensignal.

Zusätzlich wurde in den letzten Jahren eine zusätzliche Aufgabenanforderung für das Netzwerkkabel gestellt. Die Fernstromversorgung der Gleichstromversorgung der elektronischen Ausrüstung in dem abgelegenen Gebiet ist offensichtlich durch eine gerade Linie verbunden. Diese Probleme können nicht gelöst werden, und noch mehr Vervollständigen Sie die neu hinzugefügten Aufgaben.

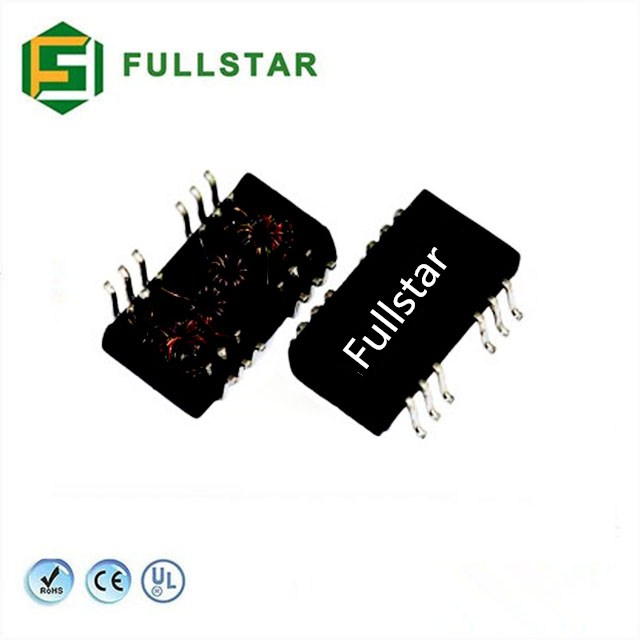

Nach jahrelanger Forschung durch Ingenieure wurde gefunden, dass, wenn ein Transformator zu jedem Ende der Verbindungsleitung und des integrierten Lastwiderstandes der integrierten Schaltung hinzugefügt wird, das obige Problem perfekt gelöst werden kann. Und dieser Transformator ist unser SMD-Lan-Transformator. Was ist das Prinzip eines SMD-LAN- Transformators?
