Was sind die Unterschiede in den Magnetkernverlusten und Betriebsfrequenzen zwischen verschiedenen Materialien?

Magnetkerne sind das Herzstück von Transformatoren, Induktoren und Motoren. Das von Ihnen gewählte Material bestimmt zwei entscheidende Parameter: Kernverlust (wie viel Energie wird als Wärme verschwendet) und Betriebsfrequenz (wie schnell das Magnetfeld wechseln kann). Diese beiden Faktoren sind grundlegend miteinander verknüpft-Höhere Frequenzen bedeuten im Allgemeinen höhere Verluste, aber unterschiedliche Materialien reagieren auf Frequenzerhöhungen auf völlig unterschiedliche Weise.

In diesem Artikel werden drei Hauptkategorien weichmagnetischer Materialien verglichen: Siliziumstahl (Elektrostahl), Ferrit sowie amorphe und nanokristalline Legierungen. Wir werden untersuchen, wie die physikalische Struktur jedes Materials seine Verlusteigenschaften beeinflusst und wo jedes einzelne Material die beste Leistung erbringt.

Kernverlust verstehen: Wohin geht die Energie?

Bevor man Materialien vergleicht, ist es wichtig zu verstehen, was „Kernverlust“ eigentlich bedeutet. Wenn einMagnetkernWird einem magnetischen Wechselfeld ausgesetzt, wird die Energie auf drei Arten abgeführt.

Hystereseverlustentsteht aus der Energie, die erforderlich ist, um magnetische Domänen bei jedem Zyklus des Magnetfelds neu auszurichten. Jedes Mal, wenn das Feld seine Richtung ändert, muss die innere magnetische Struktur des Materials umgedreht werden-und dieser Prozess verbraucht Energie, die in Wärme umgewandelt wird. Der Hystereseverlust ist proportional zur Frequenz (P_h ∝ f), d. h. er steigt linear mit steigender Schaltfrequenz.

Wirbelstromverlustwird durch zirkulierende elektrische Ströme verursacht, die durch das sich ändernde Magnetfeld im leitfähigen Kernmaterial induziert werden. Diese Ströme fließen in Schleifen und erzeugen Widerstandserwärmung. Der Wirbelstromverlust ist proportional zum Quadrat der Frequenz (P_e ∝ f²), sodass er mit zunehmender Frequenz schnell zunimmt. Dünnere Materialien und ein höherer elektrischer Widerstand tragen zur Reduzierung von Wirbelströmen bei.

Übermäßiger Verlust(auch anomaler Verlust genannt) ist für die verbleibende Energiedissipation verantwortlich, die von den Hysterese- und Wirbelstrommodellen nicht erfasst wird. Während es in den meisten Fällen am kleinsten ist, wird es bei sehr hohen Frequenzen oder bei nicht sinusförmiger Erregung signifikant.

Ingenieure verwenden üblicherweise die Steinmetz-Gleichung, um den gesamten Kernverlust bei sinusförmiger Erregung abzuschätzen: P_loss=k × f^ × B^ , wobei k, und materialspezifische Koeffizienten sind, die experimentell ermittelt wurden.

Lassen Sie uns vor diesem Hintergrund jeden Materialtyp untersuchen.

Siliziumstahl (Elektrostahl)

Siliziumstahl ist das weltweit am häufigsten verwendete Magnetkernmaterial. Es besteht aus Eisen mit 0,5–4 % Siliziumanteil, was im Vergleich zu reinem Eisen den elektrischen Widerstand erhöht und Wirbelströme reduziert. Siliziumstahlbleche sind typischerweise 0,35 oder 0,5 mm dick und werden zu Transformatorkernen gestapelt.

Betriebsfrequenz:Siliziumstahl ist für Niederfrequenzanwendungen optimiert, hauptsächlich für 50/60-Hz-Netzstrom. Technisch gesehen kann es bis zu etwa 20 kHz betrieben werden, jenseits dieses Bereichs werden die Verluste jedoch unerschwinglich hoch. Bei 400 Hz (üblich in der Luft- und Raumfahrt und einigen industriellen Anwendungen) dominieren Wirbelstromverluste und nehmen im Vergleich zum 50-Hz-Betrieb erheblich zu.

Kernverlusteigenschaften:Siliziumstahl hat die höchste magnetische Sättigungsflussdichte unter den gängigen weichmagnetischen Materialien-typischerweise 2,0 T oder mehr. Dadurch können Transformatorentwickler mit hohen magnetischen Flussniveaus arbeiten, was die Kerngröße bei gegebener Nennleistung reduziert. Allerdings hat dies seinen Preis: Siliziumstahl weist unter diesen Werkstoffen auch den höchsten Kernverlust auf. Oberhalb einiger Hundert Hertz kommt es aufgrund von Wirbelströmen zu einem raschen Anstieg der Verluste.

Praktische Anwendungen:Stromverteilungstransformatoren, Industriemotoren, Generatoren und alle Anwendungen, die mit Netzfrequenz (50/60 Hz) betrieben werden. Wenn eine hohe Leistungsdichte bei niedrigen Frequenzen erforderlich ist, ist Siliziumstahl unübertroffen. Beispielsweise kann Siliziumstahl als Kern eines Verteilungstransformators Betriebsflussdichten von über 1,4 T erreichen.

Wichtiger Kompromiss:Hervorragende Sättigungsflussdichte und niedrige Kosten, aber schlechte Hochfrequenzleistung.

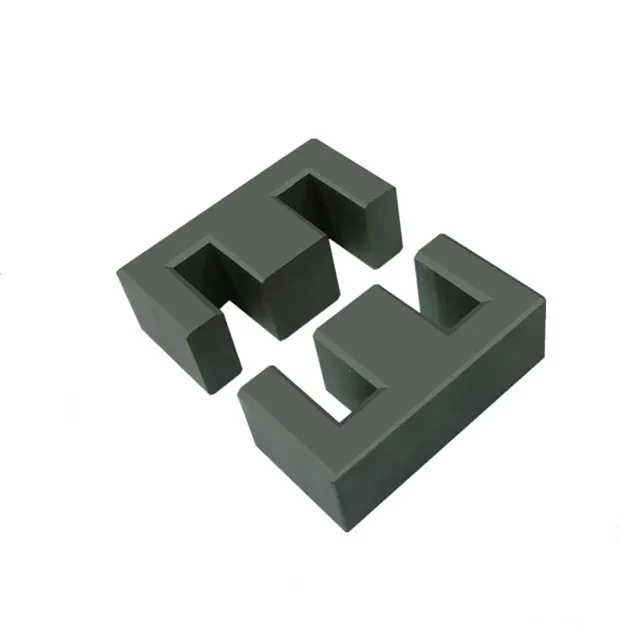

Ferritkerne

Ferrite sind keramikähnliche magnetische Materialien aus Eisenoxid in Kombination mit Mangan-, Zink- oder Nickeloxiden. Ihr Hauptunterscheidungsmerkmal ist der extrem hohe elektrische Widerstand, der 10⁶ bis 10⁷ Mal höher ist als bei metallischen magnetischen Materialien. Dieser hohe spezifische Widerstand eliminiert Wirbelstromverluste praktisch und macht Ferrite zur bevorzugten Wahl für Hochfrequenzanwendungen.

Betriebsfrequenz:Ferritmaterialien decken je nach Zusammensetzung einen weiten Frequenzbereich ab. Mangan-Zink-Ferrite (MnZn) funktionieren am besten bei etwa 1 kHz bis 1 MHz, während Nickel-Zink-Ferrite (NiZn) bei 1 MHz bis 300 MHz oder höher arbeiten. Generell werden Ferrite für Frequenzen ab 10 kHz empfohlen. Bei Designs mit oder über 20 kHz wird der Kernverlust zum begrenzenden Faktor; Unterhalb von 20 kHz ist die Flusstragfähigkeit tendenziell die Einschränkung.

Kernverlusteigenschaften:Aufgrund ihres hohen spezifischen Widerstands weisen Ferrite bei hohen Frequenzen einen sehr geringen Kernverlust auf. Wenn die Frequenz jedoch über einen bestimmten Punkt hinaus ansteigt-die „Grenzfrequenz“ des Materials-, verschlechtern sich die Isoliereigenschaften, der spezifische Widerstand sinkt stark und die Verluste steigen. Ferrite haben auch eine relativ niedrige Sättigungsflussdichte, typischerweise nur 0,3–0,5 T. Das bedeutet, dass Ferritkerne größer sein müssen als Siliziumstahlkerne, um den gleichen magnetischen Fluss zu bewältigen.

Praktische Anwendungen:Schaltnetzteiltransformatoren, EMI-Filterinduktivitäten, HF-Transformatoren und alle Anwendungen im Bereich von mehreren zehn Kilohertz bis zu Hunderten von Megahertz.

Wichtiger Kompromiss:Hervorragende Hochfrequenzleistung und niedrige Kosten, jedoch begrenzt durch niedrige Sättigungsflussdichte.

Amorphe und nanokristalline Legierungen

Amorphe und nanokristalline Legierungen stellen eine neuere Klasse magnetischer Materialien dar, die die Lücke zwischen Siliziumstahl und Ferriten schließen. Diese Materialien werden durch schnelle Erstarrung hergestellt, wobei das Metall zu einer ungeordneten (amorphen) Atomstruktur ohne Kristallkörner erstarrt. Nanokristalline Legierungen werden einer zusätzlichen Wärmebehandlung unterzogen, um innerhalb der amorphen Matrix extrem feine Kristallkörner (10–20 Nanometer) zu bilden.

Betriebsfrequenz:Amorphe Legierungen auf Eisenbasis eignen sich am besten für Mittelfrequenzanwendungen, typischerweise von einigen hundert Hertz bis etwa 20 kHz. Nanokristalline Legierungen erweitern diesen Bereich erheblich und bieten eine gute Leistung von 50 Hz bis 100 kHz oder sogar höher. Unterhalb von 50 kHz bieten nanokristalline Legierungen eine zwei- bis dreimal höhere Betriebsflussdichte als Ferrite bei gleichzeitig geringeren Verlusten, sodass der Magnetkern weniger als halb so groß sein kann.

Kernverlusteigenschaften:Hier zeichnen sich diese Materialien wirklich aus. Bei gleicher Frequenz und Flussdichte erreichen amorphe Kerne nur etwa 10 % des Verlusts von Siliziumstahl, während nanokristalline Kerne nur etwa 3 % erreichen. Die Verluste beider Materialien sind proportional zu (B·f)², was typisch für Wirbelstrom-dominierte Regime ist. Nanokristalline Legierungen übertreffen amorphe Legierungen bei höheren Frequenzen durchweg. -Beispielsweise beträgt der nanokristalline Verlust bei 200 kHz und 0,7 T etwa 1.300 W/kg, verglichen mit über 2.100 W/kg bei amorphen Legierungen bei einer niedrigeren Flussdichte.

Praktische Anwendungen:Hocheffiziente Verteiltransformatoren (amorphe Legierungen können den Leerlaufverlust im Vergleich zu herkömmlichen Konstruktionen um über 60 % reduzieren), Antriebsmotoren für Elektrofahrzeuge, Wechselrichter für erneuerbare Energien, Präzisionsstromsensoren, medizinische Bildgebungsgeräte und Energiesysteme für die Luft- und Raumfahrt.

Wichtiger Kompromiss:Deutlich geringere Verluste als Siliziumstahl bei vergleichbaren Flussdichten und höhere Sättigung als Ferrite, jedoch zu höheren Kosten und mit mechanischer Sprödigkeit, die eine sorgfältige Handhabung erfordert.

Direkter Materialvergleich: Verlust und Häufigkeit auf einen Blick

Material	Bester Frequenzbereich	Sättigung B_s (T)	Relativer Kernverlust	Primärer Verlustmechanismus
Siliziumstahl	50 Hz – 20 kHz	2.0+	Höchste	Wirbelstrom (f²)
Ferrit (MnZn)	1 kHz – 1 MHz	0.3–0.5	Niedrig	Hysterese (f)
Ferrit (NiZn)	1 MHz – 300 MHz	0.3–0.5	Sehr niedrig	Hysterese (f)
Amorphe Legierung	50 Hz – 20 kHz	1.5–1.6	~10 % Siliziumstahl	Wirbelstrom (f²)
Nanokristallin	50 Hz – 100 kHz	1.2	~3 % Siliziumstahl	Gemischt

Hinweis: Der relative Kernverlust ist ein Näherungswert. Die tatsächlichen Werte hängen stark von den spezifischen Betriebsbedingungen, der Flussdichte und der Temperatur ab.

Auswahlhilfe: Passendes Material zur Anwendung

Die Wahl des richtigen Kernmaterials erfordert die Abwägung mehrerer Kompromisse: Verlust, Frequenz, Flussdichte, Kosten und physikalische Größe.

FürAnwendungen mit niedriger Frequenz und hoher Leistung(Netztransformatoren, Industriemotoren) bleibt Siliziumstahl der Standard. Kein anderes Material bietet eine vergleichbare Kombination aus hoher Sättigungsflussdichte und niedrigen Kosten.

Fürmittelfrequente Energieumwandlung(20-kHz- bis 100-kHz-Schaltnetzteile) sind Ferrite die traditionelle Wahl, aber nanokristalline Legierungen werden immer wettbewerbsfähiger, wenn Effizienz und Größe am wichtigsten sind. Unterhalb von 50 kHz bietet nanokristallines Material eine zwei- bis dreimal höhere Betriebsflussdichte als Ferrit bei geringeren Verlusten, was ein deutlich kleineres Kernvolumen ermöglicht.

FürHochfrequenzfilterung und HF-Anwendungen(100 kHz bis Hunderte von Megahertz) sind Ferrite-insbesondere NiZn-Zusammensetzungen- in ihrer Kombination aus geringem Verlust, niedrigen Kosten und Designflexibilität unübertroffen.

FürUltrahocheffiziente Anwendungen(Premium-Effizienz-Transformatoren, Antriebssysteme für Elektrofahrzeuge, Energie in der Luft- und Raumfahrt) bieten amorphe und nanokristalline Legierungen eine Verlustreduzierung von 90–97 % im Vergleich zu Siliziumstahl-ein Effizienzgewinn, der oft ihre höheren Materialkosten rechtfertigt.

Branchentrends und Zukunftsaussichten

Der globale Markt für Magnetkernmaterialien durchläuft derzeit einen erheblichen Wandel, der durch Energieeffizienzvorschriften und den raschen Ausbau erneuerbarer Energien und Elektrofahrzeuge vorangetrieben wird. Allein Chinas Markt für amorphe Legierungen erreichte im Jahr 2024 ein Volumen von 85,3 Milliarden Yuan und wird bis 2027 voraussichtlich 160 Milliarden Yuan überschreiten. Weltweit belief sich der Markt für nichtkristalline und nanokristalline Magnetkerne im Jahr 2025 auf etwa 796 Millionen US-Dollar und wird bis 2032 voraussichtlich 1,175 Milliarden US-Dollar erreichen.

Der Trend zu höheren Schaltfrequenzen-ermöglicht durch Halbleiter mit großer Bandlücke wie GaN und SiC-beschleunigt die Abkehr vom herkömmlichen Siliziumstahl hin zu Ferriten und nanokristallinen Legierungen weiter. Bei magnetischen Komponenten, die bei diesen höheren Frequenzen betrieben werden, ist die Minimierung des Kernverlusts von größter Bedeutung, wodurch Materialien mit hohem spezifischem Widerstand immer wichtiger werden.

Abschluss

Es gibt kein einzelnes „bestes“ Magnetkernmaterial-nur das richtige Material für bestimmte Betriebsbedingungen. Siliziumstahl dominiert bei niedrigen Frequenzen, wo eine hohe Flussdichte am wichtigsten ist. Ferrite zeichnen sich bei hohen Frequenzen aus, bei denen Wirbelströme andernfalls die Leistung beeinträchtigen würden. Amorphe und nanokristalline Legierungen bieten einen neuen Mittelweg und liefern deutlich geringere Verluste als Siliziumstahl bei gleichzeitig höherer Flussdichte als Ferrite. Das Verständnis der Beziehung zwischen Kernverlust und Betriebsfrequenz-und wie verschiedene Materialien auf Frequenzerhöhungen reagieren-ist für jeden Ingenieur, der Transformatoren, Induktoren oder Motoren entwickelt, von entscheidender Bedeutung. Da sich die Leistungselektronik immer weiter in Richtung höherer Frequenzen und höherer Wirkungsgrade bewegt, wird die Wahl des Magnetkernmaterials immer wichtiger.
